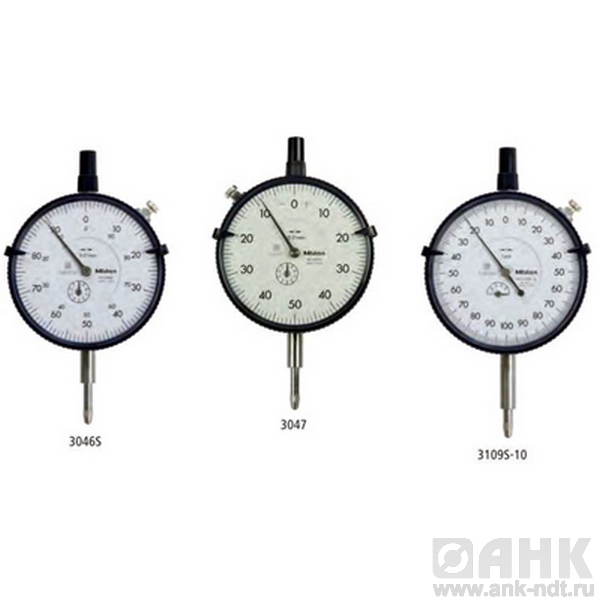

Описание индикаторов часового типа серии 3
Лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания.
Отличительные особенности:
- Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами
- Цена деления 0,001 мм
Функции:
| | 2900SB-10 2901SB-10 | 2900SB-72 | 2900SB-70 |
| Однооборотная шкала | • | • | • |
| Ударопрочный | • | • | • |
| Подшипники на камнях | • | • | • |
| Защита IP64 | | | • |
| Защита IP52 | | • | |
Технические характеристики индикаторов часового типа:
Метрические
| Диапазон (мм) | Диапазон на 1 оборот | Измерительное усилие (H) | Цена деления | Шкала | Масса с ушком/ плоск. (г) |
| 0,08 (ход: 4,5) | 0,1 мм | 0,4 - 1,4 | 0,001 мм | 40-0-40 | 149/140 |
| 0,08 (ход: 4,5) | 0,1 мм | 0,4 - 2 | 0,001 мм | 40-0-40 | 150/141 |
| 0,08 (ход: 4,5) | 0,1 мм | 0,4 - 2 | 0,001 мм | 40-0-40 | 149/140 |
| 0,16 (ход: 4,5) | 0,2 мм | 0,4 - 1,4 | 0,001 мм | 80-0-80 | 149/140 |
| А [мм] | В [мм] | C [мм] | D [мм] | F [мм] | Е [мм] | G [мм] | Н [мм] | I [мм] |
| 48,8 | 66 | 57 | 17,7 | 16,9 | 20 | 20,6 | 52 | 7,6 |
| 48,8 | 67 | 57 | 17,7 | 12,3 | 20 | 26,2 | 52 | 7,6 |
| 48,8 | 66 | 57 | 17,7 | 16,9 | 20 | 20,6 | 52 | 7,6 |
| 48,8 | 66,1 | 57 | 17,7 | 16,9 | 20 | 20,7 | 52 | 7,6 |
| DIN 878 (1983) | EN ISO 463 | |||||||
| fe мкм | fges мкм | fu мкм | Ошибка показаний в диапазоне | Повторяемость мкм | Погрешность гистерезиса мкм | |||
| На 1/10 оборота мкм | На 1/12 оборота мкм | На любом 1 обороте мкм | Диапазон измерений мкм | |||||
| 2 | 3 | 1,5 | 2 | | | 3 | 1 | 2 |
| 2 | 3 | 1,5 | 2 | | | 3 | 1 | 2 |
| 2 | 3 | 1,5 | 2 | | | 3 | 1 | 2 |
| 3 | 4,5 | 1,5 | 2 | | | 4 | 1 | 2 |
