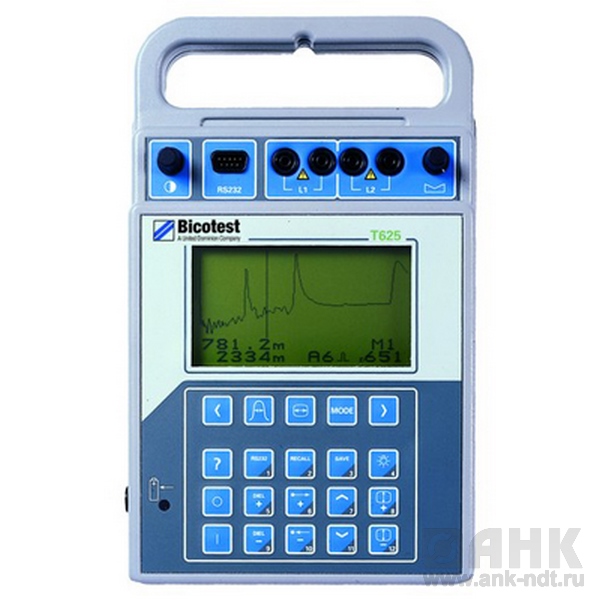

Описание рефлектометра Bicotest T625
Рефлектометр Т625 – один из самых современных тестеров кабелей с диапазоном измерения от 0 до 20 км. По своим техническим характеристикам он превосходит все известные рефлектометры. Прибор применим для любых типов металлических кабелей, включая силовые кабели под напряжением 600 В постоянного тока или переменного тока частотой 50/60 Гц с блокирующим фильтром T600.
Поиск неисправностей кабелей на очень больших и коротких расстояниях осуществляется выходным сигналом 20 В с автоматической настройкой длительности импульса в выбранном диапазоне.
В режиме поиска на коротких расстояниях точность определения положения дефекта составляет 0,5 м.
Отличительные особенности:
- Очень большой динамический диапазон, позволяющий четко идентифицировать неисправности даже на верхнем пределе (20 км) рабочего диапазона.
- Большой ЖКД, обеспечивающий ясное, без отражений отображение формы сигнала.
- Восемь режимов тестирования, позволяющие выполнять быстрый поиск неисправностей при тестировании одной пары или сравнении двух пар проводников, а также при сравнении сигналов одной пары с любым сигналом из двенадцати сохраненных в памяти или оценке перекрестных помех между двумя парами проводников.
- Результаты измерений могут отображаться в единицах длины – метрах или футах, либо единицах времени. Диэлектрик может быть определен, используя скорость распространения, скорость в кабеле или половину этой величины (V/2). Встроенная библиотека кабелей помогает быстро и эффективно осуществлять выбор.
- Быстрая конфигурация функций. Назначенные клавиши для наиболее часто используемых функций: Курсор, Диэлектрик, Диапазон, Положение формы волны, Амплитуда импульса и др.
- Функция HELP обеспечивает необходимые пояснения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям.
- Совместимость с РС с помощью программного обеспечения X6000 TRACE ability обеспечивает анализ, сохранение и повторную загрузку в рефлектометр форм волны для динамического сравнения непосредственно на объекте.
- Аксессуары. Рефлектометр обеспечен необходимыми дополнительными принадлежностями и поставляется в пылевлагонепроницаемой наплечной сумке для переноски.
Технические характеристики:
| ДИАПАЗОНЫ | от 0-24 м до 0-20 км в 11 диапазонах с возможностью приближения (кроме низшего диапазона) (PVF 0.67) | |
| ПОГРЕШНОСТЬ | ± 0.24% диапазона 20 км | |
| РАЗРЕШЕНИЕ | ± 0.1% диапазона 20 км | |
| СКОРОСТЬ РАСПРОСТРАНЕНИЯ | PVF | от 0.300 до 0.999 |
| V | от 90 до 300 м/мкс | |
| V/2 | от 45 до 150 м/мкс | |
| УСИЛЕНИЕ | 0-84 dB макс, выбор с шагом в 6dB. Максимальная чувствительность 4 мВ | |
| ХАРАКТЕРИСТИКИ ИМПУЛЬСА | Амплитуда | Номинально 20 В на 100 Ом |
| Ширина | от 24 нс до 2.25 мкс, зависит от выбранного диапазона | |
| Выходное сопротивление | 100 Ом | |
| Контроль балланса | от 0 до 220 Ом | |
| ВЫХОДЫ | Гнезда | 2 пары 4 мм Banana |
| Защита | 300 V rms, 0-60 Гц | |
| ДИСПЛЕЙ | Тип | LCD с высоким разрешением и подсветкой |
| Курсор | Слошной вертикльный | |
| Курсор маркера | Вертикальный, точки | |
| РЕЖИМЫ | Реального времени | Линия 1, Линия 2, Линия 1 и Линия 2 (двойной), Линия 1 минус Линия 2 (дифференциальный), X-Talk (для отслеживания переходных помех в телефонных линиях) |
| Память | Вывод одной из 12 позиций памяти; Линия 1 и Память (суммарный), Линия 1 минус память(дифференциальный), только Память | |
| ПАМЯТЬ | 12 позиций хранения информации | |
| ИНТЕРФЕЙС | RS 232C - подключение к принтеру или ПК | |
| ПИТАНИЕ | Внутренние Никель-кадмиевые батареи - 12 часов работы. (Автоматическое отключение через 5 минут бездействия). Внешний AC адаптер, 120 В или 230 В Внешний DC блок питания, 12 В до 20 V работа; 15 V до 20 V - зарядка | |
| ОКР. СРЕДА | Рабочая температура | от -50C до +500C |
| Температура хранения | от -200C до +650C | |
| Влажность | 93% при +400C | |
| ВОДОНЕПРОНИЦАЕМОСТЬ | IP54 | |
| БЕЗОПАСНОСТЬ | IEC 1010 | |
| РАЗМЕРЫ (мм) | 75 x 183 x 300 мм с ручкой | |
| ВЕС (кг) | 2.9 кг с батареей | |
| ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА | T625 Option A | 230 В ± 10%, UK Plug |
| T625 Option B | 120В±10%, USA Plug | |
| T625 Option C | 230 В ± 10%, Euro Plug | |
| ГАРАНТИЯ | 1 год (с возможностью продления до 2 лет) | |
