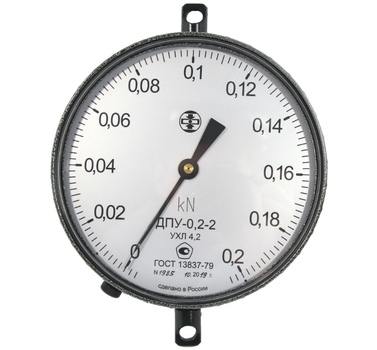

Поверка динамометра ДПУ-0.2-2 5030 в Самаре
Поверка осуществляется по ГОСТ 13782-68 «Динамометры пружинные общего назначения. Методы и средства поверки»
| Обозначение динамометров | Коды ОКП | Пределы измерений, кN | Цена деления, кN | |
| max | min | |||
| ДПУ-0,1-2 5029 | 42 7311 0315 | 0,1 | 0,005 | 0,001 |
| ДПУ-0,2-2 5030 | 42 7311 0323 | 0,2 | 0,01 | 0,002 |
| ДПУ-0,5-2 5182 | — | 0,5 | 0,025 | 0,005 |
| ДПУ-1-2 5031 | 42 7311 0331 | 1,0 | 0,05 | 0,010 |
| ДПУ-2-2 5032 | 42 7311 0339 | 2,0 | 0,1 | 0,020 |
| ДПУ-5-2 5033 | 42 7311 0347 | 5,0 | 0,25 | 0,050 |
Динамометры соответствуют 2-му классу точности.
Пределы допускаемой основной приведенной погрешности ±2%.
При снятии нагрузки с динамометра стрелка отсчетного устройства устанавливается на нулевую отметку с погрешностью не более 0,5 цены деления шкалы.
Пределы дополнительной погрешности динамометра, вызванной изменением температуры окружающей среды, в рабочем диапазоне температур, отличных от температуры нормальных условий, 0,2 основной приведенной погрешности на каждые 10°С.
Предел допускаемого значения вариации показаний динамометра не превышает абсолютного значения предела допускаемого значения основной погрешности.
Порог реагирования не более 0,5% наибольшего предела измерения.
Динамометры соответствуют требованиям пп. 2.3, 2.4, 2.6 и 2.7 после перегрузки, превышающей наибольший предел измерения на величину, не менее, указанной в табл.2.
Таблица 2
| Наибольший предел измерения, kN | 0,1; 0,2; 0,5 | 1,0; 2,0; 5,0 |
| Допустимая перегрузка, % от наибольшего предела измерения | 200 | 100 |
Полный средний срок службы динамометров не менее 10 лет.
Габаритные размеры и масса динамометров соответствуют табл. 3.
Таблица 3
| Обозначение динамометров | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ДПУ-0,1-2 5029 | 335 | 200 | 52 | 1,4 |
| ДПУ-0,2-2 5030 | 335 | 200 | 52 | 1,5 |
| ДПУ-0,5-2 5182 | 345 | 200 | 60 | 1,75 |
| ДПУ-1-2 5031 | 345 | 200 | 60 | 1,8 |
| ДПУ-2-2 5032 | 345 | 200 | 60 | 1,9 |
| ДПУ-5-2 5033 | 345 | 200 | 60 | 2,1 |
