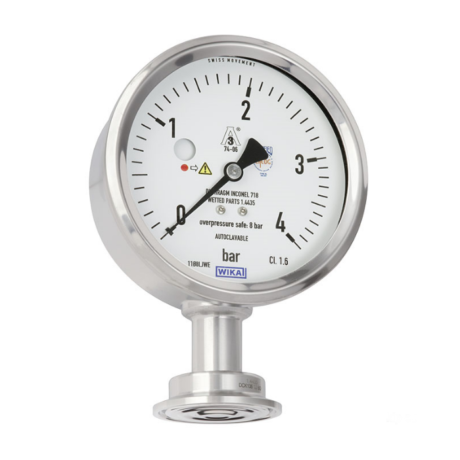

Поверка манометров с мембраной заподлицо PG43SA-D в Самаре
Поверка осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
Рабочие эталоны 2, 3-го по ГОСТ Р 8.802-2012 — манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99).
Калибратор давления пневматический «Метран-504 Воздух» (Регистрационный № 3105709).
Допускается применение средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска каучукового клейма наносится на стекло манометра и (или) в паспорт.
| Наименование характеристики | Значение характеристики | ||
| Диапазоны измерений, МПа (1) (2) (3): | PG43SA-D | PG43SA-C | PG43SA-S |
| Избыточного давления | от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1 от 0 до 1,6 | от 0 до 0,3 от 0 до 0,5 от 0 до 1 | от 0 до 0,16 от 0 до 0,2 от 0 до 0,25 от 0 до 0,4 от 0 до 0,6 от 0 до 1 от 0 до 1,6 |
| Вакуумметрического давления | от -0,06 до 0 от -0,1 до 0 | от -0,1 до 0 | от -0,1 до 0 |
| Мановакуумметрического давления | от -0,1 до +0,15 от -0,1 до +0,3 от -0,1 до +0,5 от -0,1 до +0,9 от -0,1 до +1,5 | от -0,1 до +0,2 от -0,1 до +0,4 от -0,1 до +0,9 | от -0,1 до +0,06 от -0,1 до +0,15 от -0,1 до +0,3 от -0,1 до +0,5 от -0,1 до +0,9 от -0,1 до +1 от -0,1 до +1,5 |
| Класс точности | 1,5; 1,6 | 1,5; 1,6; 2,5 | 1,5; 1,6 |
| Пределы основной допускаемой приведенной (от диапазона измерений) погрешности, % | ±1,5; ±1,6 | ±1,5; ±1,6; ±2,5 | ±1,5; ±1,6 |
| Вариация показаний, % от диапазона измерений | 1,5; 1,6 | 1,5; 1,6; 2,5 | 1,5; 1,6 |
| Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °С), %/10 °С | ±0,5 | ±0,8 (4); ±2 (4) | ±0,5 |
| Условия эксплуатации: Диапазоны температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, %, не более | от -40/-20(4) до +60 98 | ||
| Степень пылевлагозащиты | IP54 | IP66, IP68 | IP54 |
| Габаритные размеры, мм, не более, диаметр корпусахширинахвысота | 110x50x150 | 140x50x140 | 110x50x150 |
| Масса, кг, не более | 2,5 | 1,2 | 2,5 |
| Средняя наработка до отказа, ч, не менее | 100 000 | ||
| Средний срок службы, лет | 10 | ||
| Примечания (1) Допускается изготовление приборов с другими диапазонами измерений, не указанными в настоящей таблице, но лежащими внутри приведенных диапазонов измерений. (2) Диапазон измерений равен диапазону показаний. (3) Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации. (4) В зависимости от исполнения. | |||
