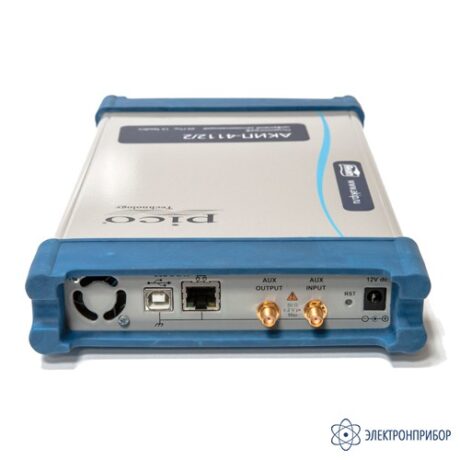

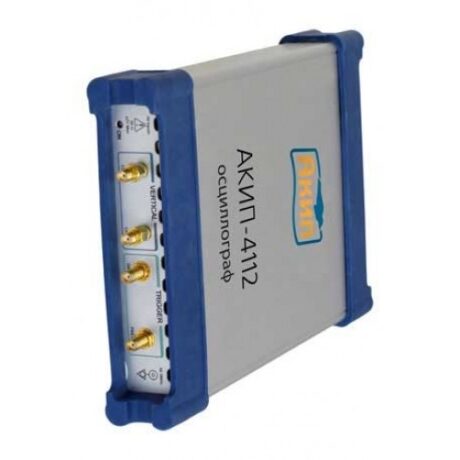

Поверка осциллографа АКИП-4112 в Самаре
Поверка проводится в соответствии с документом «Осциллографы цифровые стробоскопические АКИП-4112, АКИП-4112/1. Методика поверки» 6687-028-41124112.1- 2010МП, утвержденным ФГУП «ВНИИФТРИ» 20 мая 2010 г.
Основное поверочное оборудование:
Калибратор осциллографов F1uke 9500В: диапазон напряжения постоянного тока на нагрузке 50 Ом от ± 1 мВ до f 5 В, на нагрузке 1 МОм от ± 1 мВ до 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения f (0,00025хЦвь„х + 25х 10-6), где цеп — установленное напряжение, В; длительность фронта испытательного импульса не более 500 пс или 150 пс для формирователя 9530, не более 70 пс для формирователя 9560, не более 25 пс для формирователя 9550, выходное сопротивление 50 Ом; диапазон частот генератора синусоидального напряжения с формирователем 9530 от 0,1 Гц до 3,2 ГГц, пределы допускаемой относительной погрешности установки частоты ±2,5х 10-5 °/о .
Генератор испытательных импульсов Picosecond 4005: длительность фронта импульса не более 11 пс.
Межповерочный интервал — один год.
| Тип осциллографа | USB |
| Число каналов | 2 |
| Полоса пропускания | 12 ГГц |
| Максимальный объем памяти | 4 кБ |
| АЦП (бит) | 16 |
| Сопротивление входа | 50 Ом |
| Особенности | Цифровой стробоскопический USB-осциллограф. Максимальная частота стробирования до 200 кГц. Внешняя синхронизация до 2,5 ГГц, с делителем частоты до 14 ГГц. Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах. До 10 прямых и до 4 статистических измерений выполняемых одновременно. Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение. Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов). |
| Интерфейс | USB |
| Масса (кг) | 1,1 |
