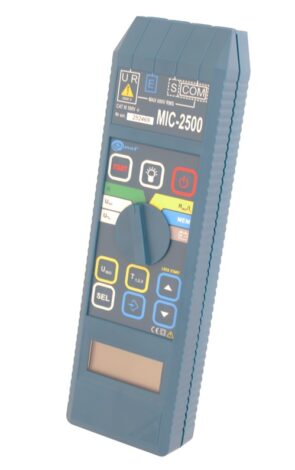

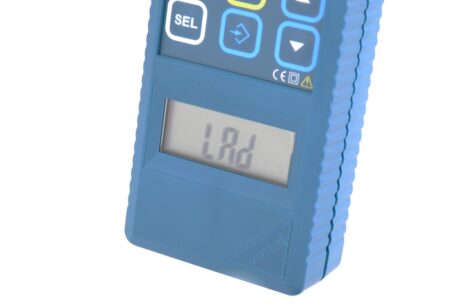

Поверка измерителя параметров электроизоляции MIC-2500 в Самаре
Поверка проводится в соответствии с документом: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Методика поверки MIC-2500-06 МП» согласованным с ГЦИ СИ ФБУ «Ростест-Москва» в 07 августа 2006 года и входящим в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей указаны в документе: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 Ч 10-16 — 30 А».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2 ч 3⋅109 Гц».
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы «Sonel S.A.», Польша.
Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 … 2500 В
Диапазон измерения: RISOmin=UISOnom/IISOmax … 1100 ГОм (IISOmax = 1 мА)
| Диапазон | Разрешение | Основная погрешность |
| 0,00 … 99,90 кОм | 0,01 кОм | ± (3% и. в. + 20 ед. мл. разряда) |
| 100,0 … 999,0 кОм | 0,1 кОм | |
| 1,000 … 9,990 МОм | 0,001 МОм | |
| 10,00 … 99,90 МОм | 0,01 МОм | |
| 100,0 … 999,0 МОм | 0,1 МОм | |
| 1,000 … 9,990 ГОм | 0,001 ГОм | |
| 10,00 … 99,90 ГОм | 0,01 ГОм | |
| 100,0 … 999,0 ГОм | 0,1 ГОм | |
| 1000 … 1100 ГОм | 1 ГОм |
Точность задания напряжения — 0 + 10% от установленных значений
Температурная стабильность напряжения не более 0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.
Внимание: Для значения сопротивления изоляции ниже RISOmin — не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom — номинальное напряжение измерения
IISOmax — максимальный ток преобразователя (1 мА)
Текущее значение тока
| Диапазон | Разрешение | Основная погрешность |
| 0 … Ipmax | Зависит от диапазона | -ΔI—, +ΔI+ |
где:
Ipmax — максимальный ток преобразователя, равный 1,2 ± 0,2 мА
-ΔI—, +ΔI+ — основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:
где:
UISO — напряжение измерения
R — значение сопротивления изоляции, отображённое на дисплее прибора
ΔR — основная погрешность измерения активного сопротивления, определённая для данного измерения
Измерение напряжения
| Диапазон | Разрешение | Основная погрешность |
| 0 … 600 В | 1 В | ± (3% и.в. + 2 ед. мл. разряда) |
Низковольтное измерение сопротивления
| Диапазон | Разрешение | Основная погрешность |
| 0,0 … 99,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 100,0 … 399,9 Ом | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
- Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
- Максимальное напряжение при разомкнутых зажимах — 9,6 В
- Максимальный ток короткого замыкания при замкнутых зажимах — 200 мА
Дополнительные технические характеристики измерителя MIC-2500:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 68 мм |
| Масса | 0,85 кг |
| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Частота измерений для функции измерения RISO/IL | около 1 измерения в секунду |
| Количество измерений RISO | мин. 2500 |
| Номинальное напряжение сети | 230 В, 50 Гц |
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 300 секунд |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
