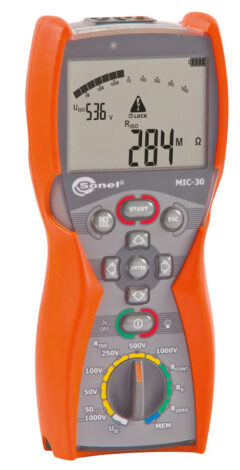

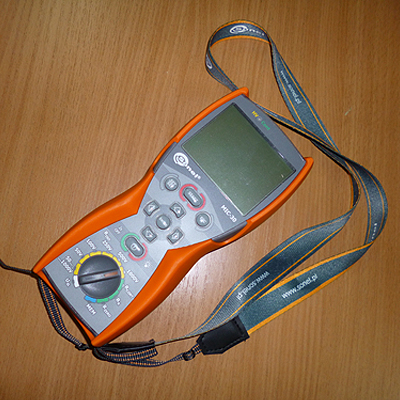

Поверка измерителя параметров электроизоляции MIC-30 в Самаре
Заявка на услугу
Уточним задачу, сроки и подготовим коммерческое предложение.
Стоимость
Оставить заявку
Запросить КП
от 5000 ₽
КП и консультация
Договор и закрывающие документы
Работаем с юрлицами по всей России
Поверка осуществляется по документу МП-315/447-2011 «Измерители параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510. Методика поверки», утвержденному ГцИ СИ ФБУ «Ростест-Москва» 20 декабря 2011 г. и входящему в комплект поставки.
Сведения о методах измерений
Методы измерений с помощью измерителей параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510 указаны в документах:
- «Измерители параметров электроизоляции MIC-10. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-30. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2505. Руководство по эксплуатации».
- «Измерители параметров электроизоляции MIC-2510. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электроизоляции MIC-10, MIC-30, MIC-2505, MIC-2510
- «ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудование для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
- «ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
- «ГОСТ Р МЭК 61557-4-2007 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Оборудования для испытания, измерения или контроля средств защиты. Сопротивление заземления и эквипотенциального соединения».
- ГОСТ 8.022-91 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1E-16- 30 А.
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ 8.028-86 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
| Диапазон | Разрешение | Основная погрешность |
| ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО И ПОСТОЯННОГО ТОКА (TRUE RMS) | ||
| 0,0…299,9 В | 0,1 В | ±(2% и. в. + 6 е. м. р.) |
| 300…600 В | 1 В | ±(2% и. в. + 2 е. м. р.) |
| Диапазон частоты: 45…65 Гц | ||
| ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 50 В: 50 кОм…250,0 МОм | ||
| Диапазон для UN = 50 В | Разрешение | Основная погрешность |
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и.в. + 8 е.м.р.)±(5% и.в. + 8 е.м.р.)* |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…250,0 МОм | 0,1 МОм | |
| * — для адаптера WS-04 | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 100 В: 100 кОм…500,0 МОм | ||
| Диапазон для UN = 100 В | Разрешение | Основная погрешность |
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и.в. + 8 е.м.р.)±(5% и.в. + 8 е.м.р.)* |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…500,0 МОм | 0,1 МОм | |
| * — для адаптера WS-04 | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 250 В: 250 кОм…2,000 ГОм | ||
| Диапазон для UN = 250 В | Разрешение | Основная погрешность |
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и.в. + 8 е.м.р.)±(5% и.в. + 8 е.м.р.)* |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…2,000 ГОм | 0,001 ГОм | |
| * — для адаптера WS-04 | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 500 В: 500 кОм…20,00 ГОм | ||
| Диапазон для UN = 500 В | Разрешение | Основная погрешность |
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.)±(5% и. в. + 8 е. м. р.)* |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…9,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.)±(6% и. в. + 6 е. м. р.)* |
| 10,00…20,00 ГОм | 0,01 ГОм | |
| * — для адаптера WS-04 | ||
| Диапазон измерения согласно IEC 61557-2: для UN = 1000 В: 1000 кОм…100,00 ГОм | ||
| Диапазон для UN = 1000 В | Разрешение | Основная погрешность |
| 0,0 … 999,9 кОм | 0,1 кОм | ±(3% и. в. + 8 е. м. р.) |
| 1,000…9,999 МОм | 0,001 МОм | |
| 10,00…99,99 МОм | 0,01 МОм | |
| 100,0…999,9 МОм | 0,1 МОм | |
| 1,000…9,999 ГОм | 0,001 ГОм | ±(4% и. в. + 6 е. м. р.) |
| 10,00…20,00 ГОм | 0,01 ГОм | |
| 100,0 ГОм | 0,1 ГОм | |
| RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователяUISOnom — номинальное напряжение измеренияIISOmax — максимальный ток преобразователя (1 мА) | ||
| ИЗМЕРЕНИЕ ЕМКОСТИ | ||
| Диапазон | Разрешение | Основная погрешность |
| 1…999 нФ | 1 нФ | ±(5% и. в. + 5 е. м. р.) |
| 1,00…9,99 мкФ | 0,01 мкФ | |
| Измерение только в процессе измерения RISO | ||
| НИЗКОВОЛЬТНОЕ ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ | ||
| Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА | ||
| Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом | ||
| Диапазон | Разрешение | Основная погрешность |
| 0…19,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 20,0…199,9 Ом | 0,1 Ом | |
| 200…999 Ом | 1 Ом | ±(4% и.в. + 3 е.м.р.) |
| — Напряжение на разомкнутых измерительных проводниках: 8 В;- Выходной ток при R<2 Ом: мин. 200 мA;- Компенсация сопротивления измерительных проводников;- Измерение двунаправленным током | ||
| Измерение активного сопротивления малым током | ||
| Диапазон | Разрешение | Основная погрешность |
| 0,0…199,9 Ом | 0,1 Ом | ±(3% и. в. + 3 е. м. р.) |
| 200…1999 Ом | 1 Ом | |
| — Напряжение на разомкнутых измерительных проводниках: 8…16 В;- Выходной ток > 10 мA;- Звуковая индикация при сопротивлении < 30 Ом ±10%;- Компенсация сопротивления измерительных проводников | ||
| ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Параметр | Значение | |
| Память результатов измерений | 990 ячеек | |
| Интерфейс | радиоканал OR-1 | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | |
| Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 | |
| Степень защиты корпуса согласно PN-EN 60529 | IP67 | |
| Питание измерителя | 4 элемента питания LR6 (АА) алкалиновые, аккумуляторные батареи NiMH HR6 (AA) | |
| Температура хранения | –20…+70° C | |
| Рабочая температура | -10…+50° C | |
| Габаритные размеры | 220×100×60 мм | |
| Масса измерителя | около 0,6 кг | |
| Примечание: Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» | ||
