Назначение: для воспроизведения стабилизированных напряжений постоянного тока, передачи сигналов синхронизации и служебных сигналов.
Поверка блоков базовых XMA

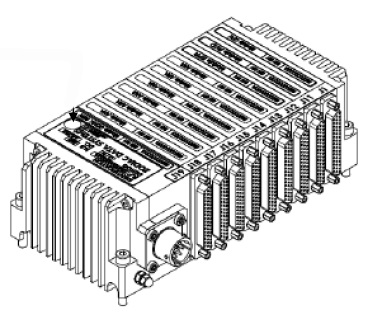

Конструктивно базовый блок представляет собой совокупность объединенных модулей источников питания PSI/PSS, модулей XMA-CPU, XMA-ETH, XMA-NEX, XMA-RSD.
Модуль XMA-CPU (центрального процессора) осуществляет управление всеми установленными модулями.
Модуль XMA-ETH (модуль Ethernet) осуществляет синхронизацию всех модулей. Модуль XMA NEX представляет собой ассиметричный концентратор сети Ethernet. Он собирает потоки телеметрических данных, получаемые от сетевых узлов, расположенных в нижестоящей части сети, и передает их на вышестоящий порт. Модуль XMA NEX также осуществляет распространение других протоколов в обоих направлениях. При этом особое внимание уделяется пакетам протокола точной синхронизации времени.
В базовые блоки могут устанавливаться измерительные модули XMA-RSD, XMA-SCN, XMA-CAA и XMA-ANA.
Модификации блоков отличаются габаритными размерами и количеством слотов, предназначенных для установки измерительных модулей.
Программное обеспечение
Программное обеспечение (далее — ПО) состоит из программы управления и настройки Advantys, устанавливаемой на внешнюю ПЭВМ и встроенного ПО блоков.
Метрологически значимая часть ПО Advantys и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Метрологически значимая часть встроенного ПО записана на микросхемах, которые конструктивно защищены от несанкционированного доступа.
| Идентификационные данные (признаки) приведены в таблице 1.
Таблица 1 |
метрологически значимой части ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Advantys |
| Номер версии (идентификационный номер) ПО | Advantys 1.8 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
| Алгоритм вычисления идентификатора ПО | — |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Поверка осуществляется по документу 651-15-21 МП «Инструкция. Блоки базовые XMA. Методика поверки», утвержденному первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2015 г.
Основные средства поверки:
- источник питания постоянного тока Б5-75 (рег. № 21569-01), диапазон стабилизированного напряжения на выходе от 0 до 50 В, нестабильность напряжения на выходе: ± (0,0005 В+0,00005 иуст) при изменении сети на ±10 %, ± (0,005 В+0,0002 иуст) при изменении нагрузки от 0,9 максимального значения до нуля;
- мультиметр цифровой Fluke 8846A (рег. № 36395-07), диапазон измерений напряжения постоянного тока от 0,1 до 100 В; диапазон измерений силы постоянного тока от 0,110-4 до 10 А; пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± (0,0038 % • ии + 0,0006 % • ипп), где ии — измеренное значение напряжения постоянного тока, В, ипп — значение поддиапазона измерений напряжения постоянного тока, В; пределы допускаемой основной относительной погрешности измерений силы постоянного тока ± (0,15 % • 1и + 0,020 % • 1пп), где 1и -измеренное значение силы постоянного тока, А, 1пп — значение поддиапазона измерений силы постоянного тока, А.
Сведения о методах измерений
- Блоки базовые XMA. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к блокам базовым XMA
- Техническая документация фирмы-изготовителя.
