Поверка дефектоскопа ультразвукового А1211 Mini в Самаре
Миниатюрный ультразвуковой дефектоскоп А1211 Mini — полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений. Поверка толщиномера акустического А1270 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней. Поверка дефектоскопа ультразвукового А1211 Mini осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Принцип действия дефектоскопов основан на акустических методах неразрушающего контроля: эхо-метод, теневой и зеркально-теневой метод.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от несплошностей или донной поверхности объекта контроля, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной TFT дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом.

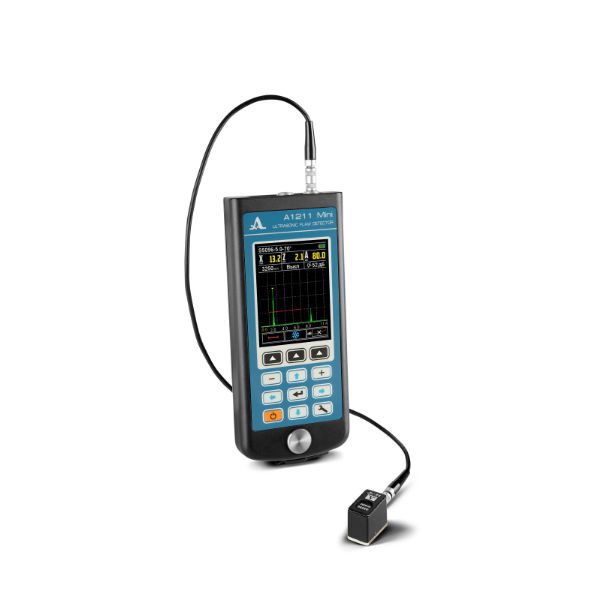

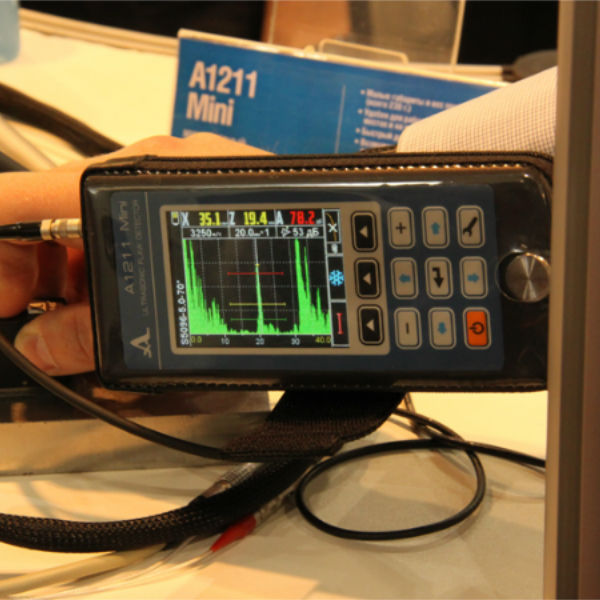

Фотография общего вида дефектоскопа представлена на рисунке 1.
На рисунке 2 показаны место пломбировки корпуса дефектоскопа для предотвращения несанкционированного доступа и место нанесения знака утверждения типа.
Назначение и поверка дефектоскопа ультразвукового А1211 Mini
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Портативный ручной полнофункциональный ультразвуковой дефектоскоп, предназначенный для ультразвукового контроля металлов и пластмасс, контроля сварных швов, измерения толщины объекта контроля.
Главной особенностью прибора является небольшой вес и габариты, что позволяет работать в сложных и стесненных условиях, а также делают дефектоскоп удобным при поездках и командировках.
Самый легкий дефектоскоп – вес всего 210 грамм вместе с аккумулятором.
Простое и удобное меню основных настроек прибора для оперативного выбора и установки параметров рабочей конфигурации и интуитивный интерфейс позволяет быстро освоить работу с прибором специалистам любого уровня квалификации, в том числе не имеющим предварительной подготовки.
Дефектоскоп обладает высококонтрастным информативным TFT дисплеем с возможностью смены ориентации изображения дисплея при повороте прибора на 90 градусов.
Особенности:
- Измерение уровней сигналов и координат дефектов
- Возможность выбора типа шкалы: мм — по глубине, мкс — время
- Быстрый доступ к функциям управления
- Трехуровневый строб, соответствующий уровням оценки найденных дефектов (браковочный, контрольный, поисковый), для корректного определения размеров дефектов по всей контролируемой толщине объекта контроля
- Возможность вывода на дисплей прибора области А-Скана сигнала и дополнительной информации: скорость ультразвука, толщина объекта контроля, кратность отражения сигнала, уровень усиления
- Индикация превышения опорного уровня – цветовая, звуковая, вибрационная
- Индикатор уровня заряда аккумулятора
- Оперативное управление яркостью подсветки экрана прибора
- Дискретность индикации результатов измерений: 0,1 или 1 мм
- Связь с ПК по USB
- Программное обеспечение для приема данных из прибора и сохранения их на ПК

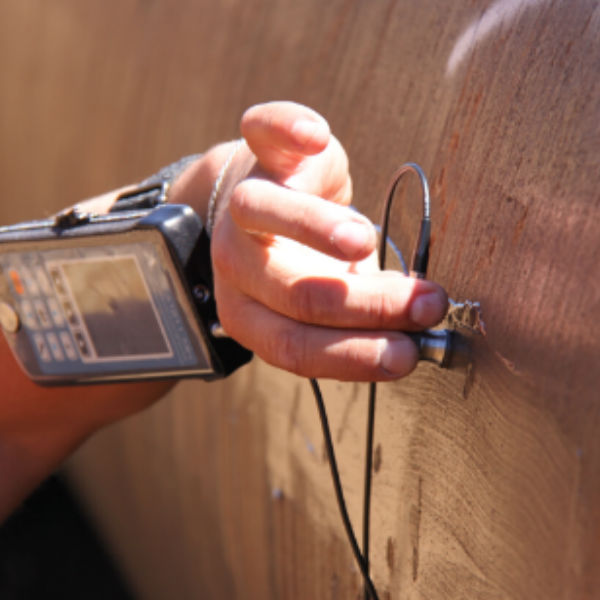

- Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
Поверка осуществляется по документу АПЯС.412231.026 МП «ГСИ. Дефектоскопы ультразвуковые А1211 Mini. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2013 г.
Основные средства поверки:
- Осциллограф цифровой TDS-2012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ – до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от 10 мВ/дел до 5 В/дел — ±3%. Пределы допускаемой абсолютной погрешности измерения временных интервалов ± (Кр/250 + 50*10-6 *Тизм+0,6) нс. Тизм – измеряемый временной интервал в с.
- Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до 25МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ppm.
- Магазин затуханий МЗ-50-2. Диапазон частот: 0 … 50 МГц. Декады: 4х10 дБ, 11х1 дБ, 11х0.1 дБ, 0-40-70 дБ. Погрешность разностного затухания на постоянном токе: ±(0,05-0,25)%; на переменном токе: ±(0,1 — 0,4) %.
- Образцы №2 и №3 из комплекта КОУ-2. Образец №2: высота 59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм. Образец №3: Радиус цилиндрической поверхности 55 мм.
