Поверка дефектоскопа ультразвукового УД3-71 в Самаре
Для: ручного неразрушающего контроля на наличие дефектов типа нарушения сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений; измерений глубины и координат залегания дефектов; измерений толщины изделий при одностороннем доступе к ним; измерений отношений амплитуд сигналов, отраженных от дефектов; измерений эквивалентных размеров дефектов; оценки скорости распространения ультразвуковых колебаний (УЗК) в различных материалах, для контроля качества продукции при ее изготовлении и эксплуатации в различных отраслях промышленности. Поверка дефектоскопа ультразвукового УД3-71 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Современное развитие промышленного производства и передовой зарубежный опыт показывают, что создание конкурентоспособной продукции, обеспечение ее надежности в процессе эксплуатации невозможны без широкого применения средств и технологий НК и технической диагностики. Международный рынок требует подвергать 100% контролю производимую продукцию с обязательным документированием результатов контроля.
Научно-производственная фирма «Промприбор» вот уже 9 лет лидирует среди украинских производителей средств НК. Выпускаемая ею аппаратура широко известна и эксплуатируется на многих промышленных предприятиях Украины и стран Содружества.

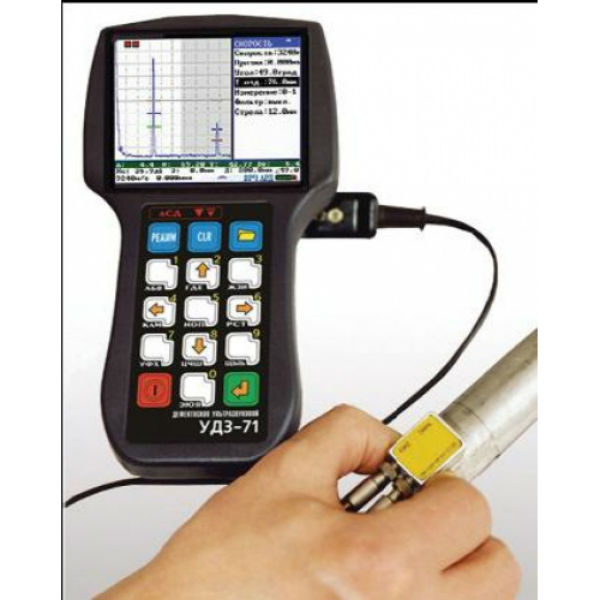

Микропроцессорный дефектоскоп третьего поколения УД3-71, разработанный специалистами фирмы, позволяет проводить УЗК продукции на наличие дефектов с учетом современных мировых требований.
УД3-71 — ультразвуковой дефектоскоп общего назначения предназначен для:
- ручного НК продукции на наличие дефектов типа нарушения сплошности и однородности материала в сырье, готовых изделиях, полуфабрикатах, сварных, паяных, болтовых, клепаных и других соединениях;
- измерения глубины и координат залегания дефектов;
- измерения толщины различных изделий при одностороннем доступе к ним;
- измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентных размеров дефектов;
- оценки скорости распространения ультразвуковых колебаний в различных материалах.
Прибор может применяться в различных отраслях промышленности, на транспорте, в лабораторных, цеховых и полевых условиях. Благодаря невысокой стоимости им можно оснастить цеховые лаборатории НК и подразделения с небольшими объемами работ по УЗК.

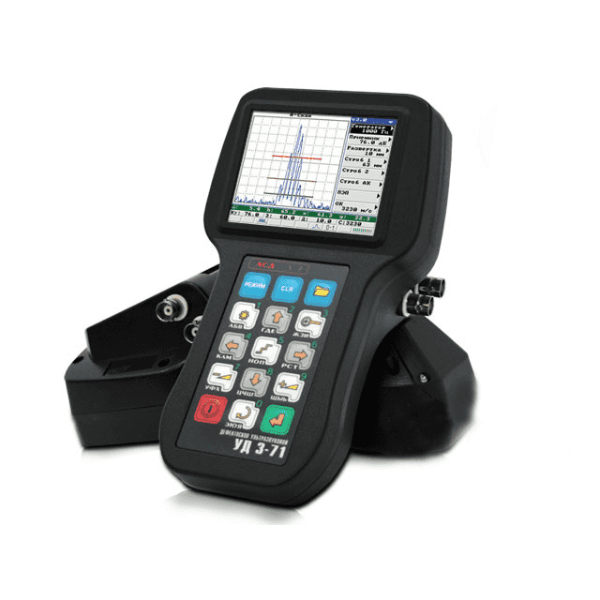

Поверка дефектоскопа ультразвукового УД3-71
При разработке дефектоскопа была применена самая современная элементная база, что позволило сделать его миниатюрным и легким (0,5 кг). Прибор построен на базе высокопроизводительного сигнального процессора и микросхем программируемой логики. В акустическом тракте применены аналоговые ключи и усилители с цифровым управлением. Цифровая фильтрация обеспечивает низкие электрические шумы и, как следствие, более высокое отношение «сигнал-шум» наблюдаемого на дисплее сигнала. Благодаря применению современных методов цифровой обработки акустических сигналов дефектоскоп обеспечивает неискаженную передачу формы акустического сигнала, высокую точность измерения толщины изделий и параметров дефектов.
Информация на жидкокристаллическом дисплее с видимой областью 56 х 56 мм и разрешением 160 х 160 точек отображается в виде радиосигнала (RF-сигнал) либо сигналов двухполупериодного детектирования, положительной или отрицательной полуволн.
Анализ формы отраженного импульса и его фронтов позволяет пользователю получить максимум информации об обнаруженных дефектах, а с применением дифракционного метода анализа (метода TOFD) — точные данные о размерах дефекта.
Отличительной особенностью дефектоскопов третьего поколения является измерение условных размеров дефектов. Дефектоскоп УД3-71, используя АРД-диаграммы, позволяет определять эквивалентную площадь дефектов в диапазоне от 0,8 до 8,0 мм2 с относительной погрешностью, не превышающей 15 %.
Дефектоскоп может с успехом применяться при контроле толщины стенки различного технологического оборудования. Визуализация процедуры измерения толщины позволяет избежать распространенных ошибок при измерении толщины «слепыми» толщиномерами.
