Назначение: для воспроизведения напряжения и силы постоянного тока.

Поверка источника питания постоянного тока программируемого Z+

Принцип действия источника основан на преобразовании электрической энергии переменного тока, подаваемой на вход, в электрическую энергию постоянного тока на выходе.

Преобразование электрической энергии происходит за счет высокочастотной коммутации цепей, главными элементами которых являются индуктивные и емкостные накопители (дроссели, трансформаторы, конденсаторы). После фильтрации энергия подается на выходные клеммы в виде сигнала постоянного напряжения, значение которого после обработки аналого-цифровым преобразователем (АЦП) отображается на светодиодном индикаторе.

Источники имеют два режима функционирования:

• режим стабилизации тока;
• режим стабилизации напряжения.

В режиме стабилизации напряжения источник питания поддерживает с высокой точностью заданное выходное напряжение при изменении тока нагрузки в заданных пределах. Если в режиме стабилизации напряжения выходной ток превышает допустимые значения, источник питания автоматически переключается в режим стабилизации тока.

В режиме стабилизации тока источник питания поддерживает с высокой точностью заданный выходной ток при изменении сопротивления нагрузки. При уменьшении нагрузки менее допустимого значения источник питания автоматически переключается в режим стабилизации напряжения.

Источники имеют 37 модификаций: Z10-20, Z10-40, Z10-60, Z10-72, Z20-10, Z20-20, Z20-30, Z20-40, Z36-6, Z36-12, Z36-18, Z36-24, Z60-3.5, Z60-7, Z60-10, Z60-14, Z100-2,

Z100-4, Z100-6, Z100-8, Z160-1.3, Z160-2.6, Z160-4, Z160-5, Z320-0.65, Z320-1.3, Z320-2, Z320-2.5, Z650-0.32, Z650-0.64, Z650-1, Z650-1.25, Z375-2.2.

Модификации различаются между собой воспроизводимыми значениями напряжения и силы постоянного тока, погрешностями воспроизведения напряжения и силы тока, а также габаритными размерами и массой.

Источники предназначены для использования в качестве высокоточных программно управляемых источников постоянного тока в высокотехнологичных производствах.

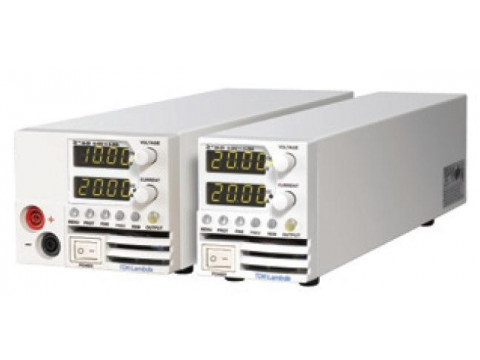

Источники представляют собой моноблочные электронные устройства.

На задней панели источников расположены: разъем сети питания, клемма заземления, выходные контакты, разъемы интерфейсов USB.

На передней панели источников расположены: цифровой индикатор и клавиши управления.

Воспроизводимые значения напряжения и силы тока можно устанавливать как с помощью органов ручного управления, так и с помощью внешнего компьютера через интерфейс связи USB.

В источниках предусмотрена защита от перегрузки по току и напряжению.

Программное обеспечение

Встроенное программное обеспечение (ПО) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность источников незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Встроенное ПО жестко зашито в микропроцессор источника и недоступно пользователю. Метрологические характеристики нормированы с учетом влияния ПО.

Внешнее ПО устанавливается на персональный компьютер, и предназначено для демонстрации работы с цифровыми интерфейсами. Оно представляет пользователю в удобной экранной форме процесс обмена командами дистанционного контроля. Внешнее ПО не является метрологически значимым.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения
