Поверка измерительных комплексов программно-технических РЕТОМ-51, РЕТОМ-61 в Самаре
Предназначены для:
- воспроизведений напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты и угла фазового сдвига;
- измерений напряжения постоянного и переменного тока, интервалов времени.

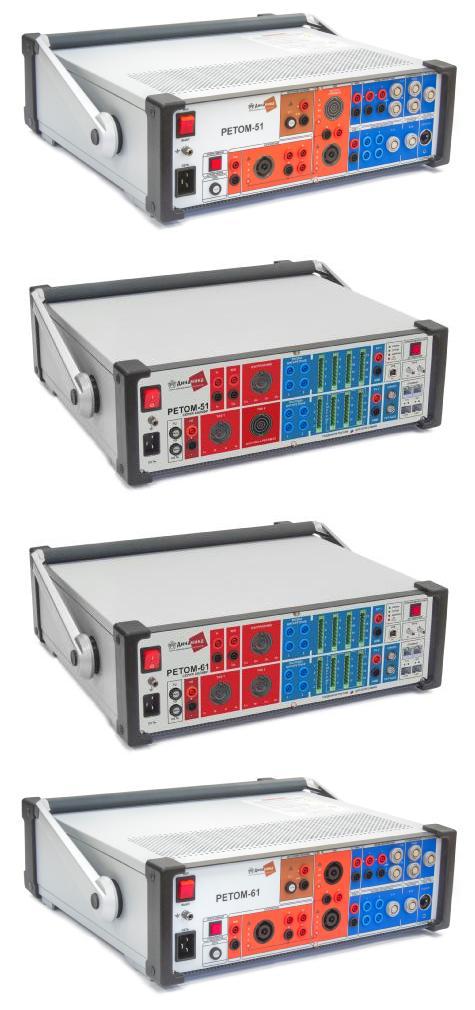

Поверка измерительных комплексов программно-технических РЕТОМ-51, РЕТОМ-61
Принцип работы комплексов в режиме воспроизведений основан на цифро-аналоговом преобразовании массива цифровых выборок силы и напряжения электрического тока, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов силы электрического тока и напряжения. Формирование воспроизводимых сигналов комплекса происходит по синусоидальному закону. В режиме измерений принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА), счетчиков электроэнергии и других устройств при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы могут быть использованы для:
- генерации трёхфазных систем тока, трёхфазного напряжения, в том числе и напряжения 3U0, управляемых независимо друг от друга по модулю, фазе и частоте. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
- приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
- измерения временных характеристик защиты и регистрации работы дискретных выходов;
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Поверка осуществляется по документу БРГА.441323.041 МП «Комплексы программно-технические измерительные РЕТОМ -51, РЕТОМ «61. Методика поверки», утвержденному ООО «ИЦРМ» 18.10.2019 г.
Основные средства поверки:
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор 3.1 КМ», регистрационный номер в Федеральном информационном фонде 52854-13;
- частотомер электронно-счетный Ч3-38, регистрационный номер в Федеральном информационном фонде 3433-73;
- частотомер универсальный GFC-8010H, регистрационный номер в Федеральном информационном фонде 19818-00;
- измеритель параметров реле цифровой Ф291, регистрационный номер в Федеральном информационном фонде 9223-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- БРГА.441323.041 ТУ Комплексы программно-технические измерительные РЕТОМ -51, РЕТОМ -61. Технические условия
