Поверка манометра цифрового LEO, LEX, ECO, dV в Самаре
Назначение: для измерений избыточного и абсолютного давления жидкостей и газов, а также разрежения газов с отображением текущего значения давления на цифровом дисплее.

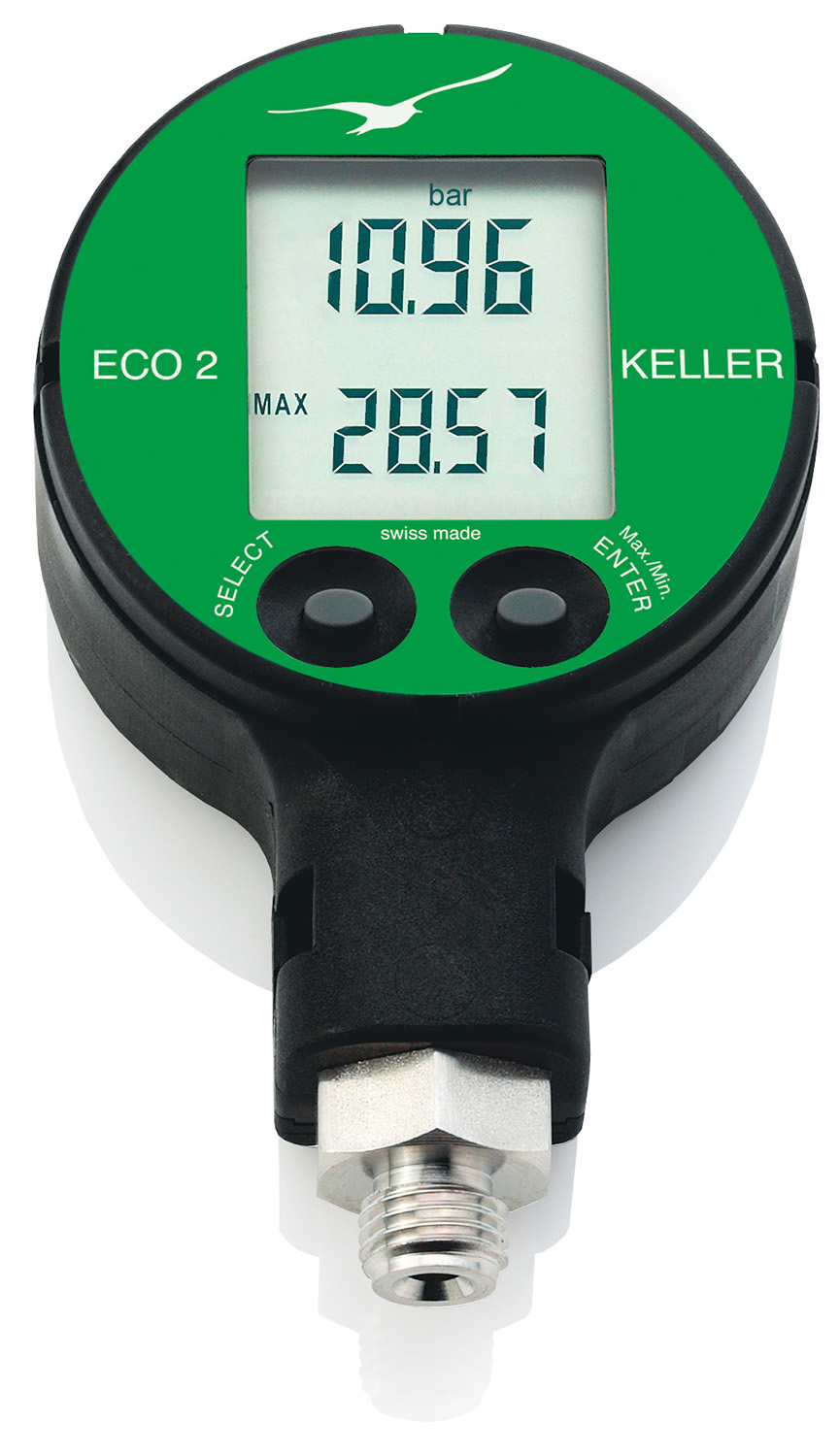

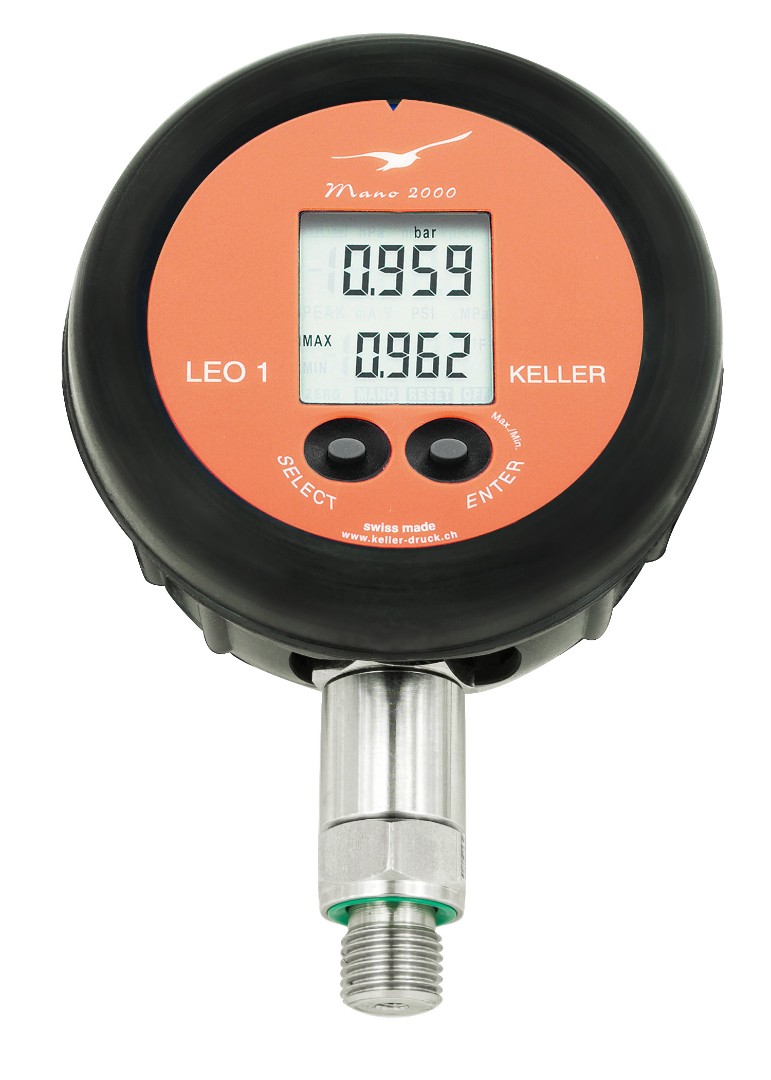

Поверка манометра цифрового LEO, LEX, ECO, dV
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя манометра.
В качестве чувствительного элемента преобразователя используется пластина поликристаллического кремния с мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление вызывает деформацию мембраны, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Выходной электрический сигнал напряжения разбаланса моста, пропорциональный измеряемому давлению, поступает в электронный блок манометра для усиления и преобразования в цифровой код. Конструктивно манометры выполнены в виде единого корпуса, в котором находятся измерительный первичный преобразователь и электронный блок. Измеряемое давление подается через штуцер в рабочую полость прибора. Значения измеряемого давления индицируются на встроенном дисплее.
Манометры выпускаются в 11 модификациях, отличающихся диапазоном измерений, классом точности, максимально допускаемым давлением, габаритами, наличием дополнительного аналогового выходного сигнала и цифроого интерфейса.
Манометры модификаций LEХ 1 и LEO RECORD могут изготавливаться во взрывозащищенном исполнении, они могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты 0ExiallCT6 (для LEХ 10) и ExiallCT4 (для LEO RECORD).
Поверка осуществляется по документу МП 231-0022-2013 «Манометры цифровые LEO, LEX, ECO, dV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 06.03.2013 г.
Основными средствами поверки являются:
Манометры грузопоршневые, кл. точности 0,01; 0,015; 0,02.
Калибратор давления пневматический Метран — 505 Воздух, диапазон измерений от 5 Па до 25 кПа, кл. точности 0,015; 0,02.
Калибратор давления портативный Метран 501-ПКД-Р, диапазон измерений давления от минус 0,1 до 60 МПа, кл. т. 0,05.
Барометр образцовый переносной БОП-1М-3, диапазон измерений от 0,5 до 280 кПа, пределы допускаемой абсолютной погрешности ±10 Па в диапазоне от 0,5 до 110 кПа, пределы допускаемой относительной погрешности ±0,01 % в диапазоне от 110 до 280 кПа
Сведения о методах измерений
- Сведения о методе измерений приведены в руководстве по эксплуатации «Манометры цифровые LEO, LEX, ECO, dV. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к манометрам цифровым LEO, LEX, ECO, dV
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
- ГОСТ 8.223-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-4000-102 Па».
- Техническая документация фирмы «KELLER AG fur Druckmesstechnik», Швейцария.
