Поверка модулей давления Fluke 700Рхх в Самаре
Назначение: для измерения избыточного, абсолютного и дифференциального давлений.
Модификации: Fluke 700P00, Fluke 700P01, Fluke 700P01Ex, Fluke 700P02, Fluke 700P22, Fluke 700P03, Fluke 700P23, Fluke 700P24, Fluke 700P24Ex, Fluke 700P04, Fluke 700P05, Fluke 700P05Ex, Fluke 700P06, Fluke 700P06Ex, Fluke 700P27, Fluke 700P27Ex, Fl.
Поверка модулей давления Fluke 700Рхх
Модули давления Fluke 700Рхх применяются в комплекте с калибраторами с записью результатов измерений Fluke 701/702, калибраторами портативными регистрирующими серии 740 мод. Fluke 741B, 743B, 744, калибраторами давления Fluke 717, Fluke 718, Fluke 719 и калибраторами процессов многофункциональными Fluke 725 и Fluke 726.

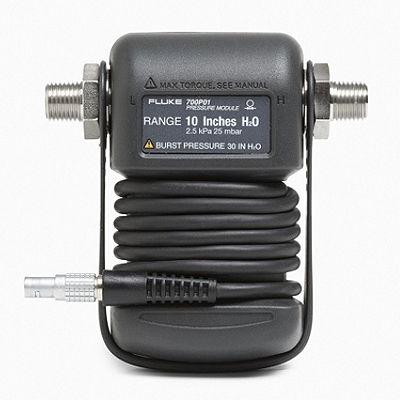

Модули давления Fluke 700Рхх представляют собой измерительный преобразовательсо встроенным микропроцессором, при помощи которого давление преобразуется в выходной сигнал, поступающий на вход калибратора Fluke 7хх. Значение измеряемого давления отображается на цифровом дисплее калибратора. Питание модулей осуществляется непосредственно от калибратора.
В зависимости от модели, модули могут измерять избыточное, абсолютное или дифференциальное давления. Модули избыточного давления имеют один фитинг и измеряют давление относительно атмосферного. Модули дифференциального давления имеют два фитинга и измеряют разницу между высоким и низким давлениями, приложенными к разным входам. Модули дифференциального давления измеряют избыточное давление, когда вход низкого давления открыт в атмосферу.
В маркировке модулей давления Fluke 700Рхх первая в ка приводится его тип Fluke 717, Fluke 718 или Fluke 719 и верхний предел измерений, выраженный в фунтах на квадратный дюйм (psi) с приставкой символа G, означающего, что измеряемая величина — избыточное давление.
Маркировка модулей давления Fluke 700Рхх состоит из типа модуля давления Fluke 700Р и двух индексов, означающих конкретную модель. Первый индекс может быть выражен в виде буквы или цифры от 0 до 3, второй — в виде цифры от 0 до 9. Первый индекс обозначенный буквой «А» означает, что модуль давления измеряет абсолютное давление, буквой «V» — вакуумметрическое давление, буквой «D» — модуль давления измеряет положительное и отрицательное избыточное давление, цифра – положительное избыточное или дифференциальное давление. Второй индекс в виде цифры обозначает диапазон измерений модуля давления.
Модули давления Fluke 700P01Ex, Fluke 700P24Ex, Fluke 700P05Ex, Fluke 700P06Ex, Fluke 700P27Ex, Fluke 700P09Ex, Fluke 700P29Ex, Fluke700PA4Ex имеют взрывозащищенный
корпус. Пломбировка модулей давления Fluke 700Рхх от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на место соединения двух частей корпуса.
Поверка осуществляется по МП РТ 1568-2011 «Модули давления Fluke 700Рхх фирмы «Fluke Corporation», США. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест—Москва».
Основные средства поверки:
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5, диапазон измерений от 0 до 250 кПа (номер по Госреестру СИ 31703-06);
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-6, диапазон измерений от 40 до 600 кПа (номер по Госреестру СИ 31703-06);
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-60, диапазон измерений от 0,1 до 6 МПа (номер по Госреестру СИ 31703-06);
- манометр грузопоршневой СРВ 5000-Н, диапазон измерений от 0,2 до 100 МПа, КТ 0,01 (номер по Госреестру СИ 33079-08);
- вакуумметр грузопоршневой СРВ 5000, диапазон измерений от минус 3 до минус 100 кПа, КТ 0,01(номер по Госреестру СИ 33079-06);
- задатчик разрежения Метран-503 Воздух, диапазон измерений от минус 0,25 до минус 63 кПа, КТ 0,02 (номер по Госреестру СИ 25940-03);
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа (в диапазоне от 5 до 1100 гПа), ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа)
(номер по Госреестру СИ 26469-04); - калибратор давления пневматический Метран-505 Воздух, диапазон воспроизведения разности давлений от 5 до 25000 Па, КТ 0,015 (номер по Госреестру СИ 42701-09).
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации на модули давления Fluke 700Рхх.
Нормативные документы, устанавливающие требования к модулям давления Fluke 700Рхх
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 . 104 Па».
-
ГОСТ 8.223-76 Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне от 2,7 . 102 до 4000. 102 Па.
