Поверка мультиметра цифрового 34401A, 34460A, 34461A в Самаре
Назначение: для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току, определения целостности цепи и проверки диодов.
Поверка мультиметра цифрового 34401A, 34460A, 34461A
Мультиметры представляют собой переносные многофункциональные высокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на жидкокристаллическом дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Измеренные значения отображаются на 6,5разрядном жидкокристаллическом дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде, а также в виде графиков и гистограмм (модели 34460А и 34461А). Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть как сохранены во внутренней памяти приборов, так и переданы на внешний компьютер с помощью интерфейсов LAN, USB и GPIB (опция).
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, клавиатура, дисплей.
Конструктивно мультиметры выполнены в виде моноблоков. На передней панели мультиметров расположены: выключатель питания, разъем USB HOST (кроме модели 34401 А), многофункциональный жидкокристаллический цифровой дисплей, клавиатура, входные разъемы. На задней панели мультиметров расположены: дополнительные входные разъемы, аналогичные разъемам на передней панели (модели 34401А и 34461 А), предохранитель, вход внешнего запуска, разъмы интерфейсов LAN и USB DEVICE (кроме модели 34401 А), GPIB, клемма заземления, разъем сетевого кабеля, гнездо для замка Кенсингтон (модели 34460А и 34461 А), вентилятор обдува (модель 34461 А). Мультиметры имеют ручку для переноски.
Мультиметры разных моделей отличаются друг от друга функциональными возможностями, метрологическими и техническими характеристиками.

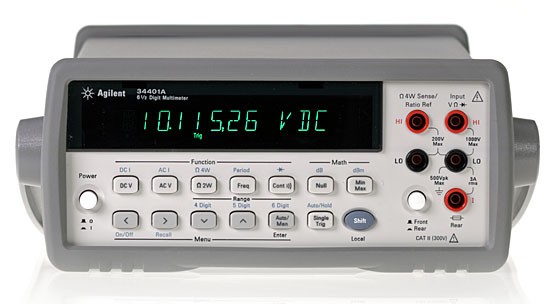

Внешний вид мультиметров с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида мультиметров могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Поверка осуществляется в соответствии с документом МП 54848-13 «Мультиметры цифровые 34401А, 34460А, 34461 А. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5720A (рег. № 52495-13), диапазон напряжений постоянного тока ± 1100 В, пределы допускаемой основной относительной погрешности установки напряжения постоянного тока ± 0,00035 % • иу, где ии — установленное значение напряжения постоянного тока; диапазон измерений/установки электрического сопротивления постоянному току от 0 до 100 МОм; диапазон установки/измерений силы постоянного тока от 0 до ± 2,2 А, пределы допускаемой основной относительной погрешности измерений/установки силы постоянного тока ± 0,0035 % • 1у= , где 1у= — установленное значение силы постоянного тока; диапазон установки/измерений силы переменного тока от 9 мкА до 2,2 А, пределы допускаемой основной относительной погрешности измерений/установки силы переменного тока ± 0,012 % • 1у, , где установленное значение силы переменного тока; пределы допускаемой основной относительной погрешности установки/измерений электрического сопротивления постоянному току ± (0,00085 % • Ry, где Ry — установленное значение электрического сопротивления постоянному току;
- генератор сигналов произвольной формы 33220А (рег. № 32993-09): диапазон воспроизведения частоты от 1 мкГц до 6 МГц, пределы допускаемой относительной погрешности установки частоты ± 110-5.
Сведения о методах измерений
Мультиметры цифровые 34401 А, 34460А, 34461 А. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым 34401А, 34460А, 34461А
- ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
- ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
- ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
- ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
- ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 110-8 — 25 А в диапазоне частот 20 — 110-6 Гц.
- Техническая документация изготовителя.
