Поверка мультиметра цифрового Fluke 83-V, Fluke 87-V в Самаре
Назначение: для измерений напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления, частоты сигналов, а также температуры.
Поверка мультиметра цифрового Fluke 83-V, Fluke 87-V
Конструктивно мультиметр выполнен в ударопрочном пылезащитном корпусе и представляет собой портативный цифровой прибор, питающийся от галетной батареи типа «Крона» или аналогичных.
Принцип действия мультиметра основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.

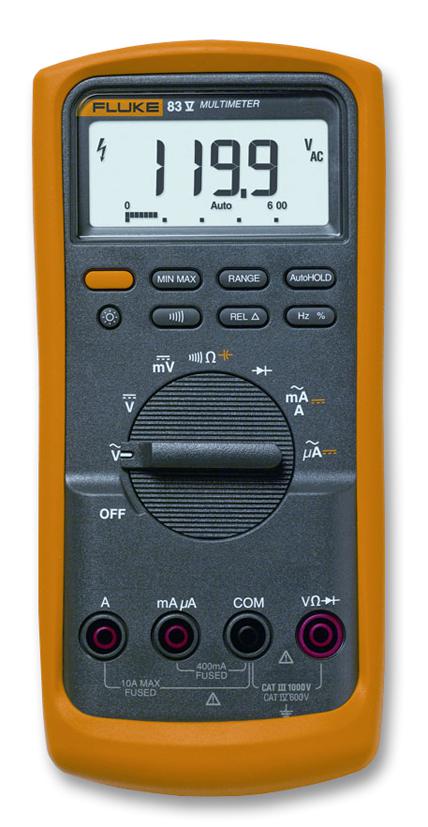

На передней панели мультиметров расположены: жидкокристаллический дисплей, четыре разъёма для подключения соединительных проводов, клавиши управления, а также переключатель режимов работы. Измеренные значения отображаются на четырехразрядном жидкокристаллическом дисплее, имеющем основную цифровую шкалу, аналоговый столбчатый индикатор (показывает какой части диапазона, в процентах, соответствует результат измерения), индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Рисунок 2 — Места пломбирования от несанкционированного доступа, показаны стрелками на боковых сторонах, на нижней поверхности мультиметра стрелкой показано место нанесения знака утверждения типа.
Две модели мультиметров Fluke 83V и Fluke 87V отличаются друг от друга фукциональными возможностями. Модель Fluke 87V имеет отключаемый фильтр низких частот, функцию измерения температуры, а также оснащена модулем высокого разрешения. Различия моделей Fluke 83V и Fluke 87V указаны в таблицах 2 — 7, 10.
Программное обеспечение
Программное обеспечение мультиметров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящего к искажению результатов измерений.
Поверка осуществляется в соответствии с документом МП 33404-12 «Мультиметры цифровые Fluke 83V и Fluke 87V. Методика поверки», утвержденным ФГУП «ВНИИМС» в 2012 г.
Перечень основных средств, применяемых при поверке: — калибратор универсальный FLUKE 5520A. Диапазон воспроизведения напряжения постоянного тока: от 0 до 1000 В; пределы допускаемой абсолютной погрешности (DU): ± (0,000011 — 0,000018)U.
Диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (10 Гц — 500 кГц); пределы допускаемой абсолютной погрешности (DU): ± (0,00015 — 0,002) U. Диапазон воспроизведения силы постоянного тока: от 0 до 20,5 А; пределы допускаемой абсолютной погрешности (AI): ± (0,0001 — 0,0005)• I. Диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (10 Гц — 30 кГц); пределы допускаемой абсолютной погрешности (AI): ± (0,0004 — 0,003) 1. Диапазон воспроизведения частоты переменного тока: от 0,01 Гц до
2 МГц; пределы допускаемой абсолютной погрешности (AF): ± (2,5 10-6)F. Диапазон воспроизведения электрического сопротивления: от 0,0001 Ом до 1100 МОм; пределы допускаемой абсолютной погрешности (AR): ± (0,000028 — 0,003)R. Диапазон воспроизведения электрической емкости: от 0,19 нФ до 110 мФ; пределы допускаемой абсолютной погрешности (AC): ± (0,0025 — 0,011)C. Имитация сигнала термопары типа К: от минус 200 до 1372 °С; (AT): ± (0,16 — 0,4) °C.
Сведения о методах измерений
Мультиметры цифровые Fluke 83V и Fluke 87V. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым Fluke 83V и Fluke 87V
Техническая документация фирмы-изготовителя.
