Поверка мультиметра UTB в Самаре
Назначение: для измерения сигналов напряжения постоянного (переменного) тока и силы постоянного (переменного) тока, емкости, индуктивности, частоты, сигналов от термопар типа К по ГОСТ Р 8.585-2001.
Поверка мультиметра UTB
Принцип действия мультиметров основан на нормировании входного аналогового сигнала входными делителями (шунтами), последующего его преобразования в цифровую форму аналого-цифровым преобразователем (АЦП), сравнения с опорным напряжением постоянного тока и вывода результатов измерения на дисплей мультиметра.
На передней панели мультиметров расположены входные разъёмы для подключения измерительных кабелей, поворотный переключатель режимов работы с функциональными клавишами и жидкокристаллический дисплей. На задней панели расположен отсек для установки элементов питания.

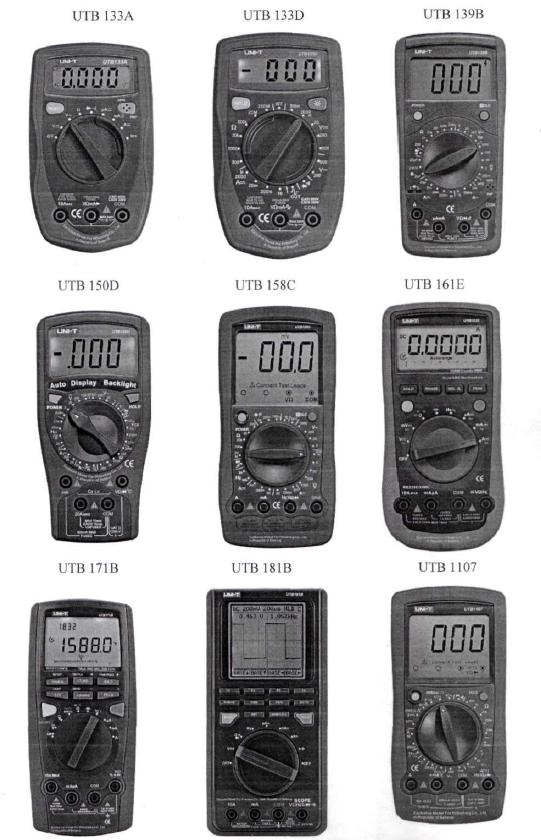

Мультиметры имеют 9 модификаций UTB 171В (Intelligent Digital Multimeter), UTB 181B (Scope Digital Multimeter), uTb 133A (Palm Size Digital Multimeter), UTB 133D (Palm Size Digital Multimeter), UTB 139B (Modern Digital Multimeter), UTB 150D (Modern Digital Multimeter), UTB 158C (Modern Digital Multimeter), UTB 161E (Modern Digital Multimeter), UTB 1107 (Automotive Multi-purpose Meters) отличающиеся функциональными возможностями, габаритными размерами и массой.
Мультиметры являются портативными приборами и выполнены в пластмассовом корпусе.
Поверка мультиметров UTB осуществляется по документу МП 56475-14 «Мультиметры UTB. Методика поверки», утвержденному ФГУП «ВНИИМС» в декабре 2013 года.
Перечень основных средств, применяемых при поверке:.
- Мегаомметр Ф4102/1-1М, диапазоны измерений U^= 1000 В; до 20 МОм; кл.т. 1,5 %.;
- Калибратор многофункциональный Transmille 3041, диапазон измерения напряжения постоянного тока ±0-1025 В, ПГ 0,0008 %, диапазон измерения силы постоянного тока 0-30 А, ПГ 0,005 %;
- Калибратор осциллографов Fluke 9500В с активной головкой 9530, 5 выходных каналов; метки времени: 50 с … 10 нс; напряжение постоянного тока: от ± 1 мВ до +200 В (1 МОм); от ± 1 мВ до +5 В (50 Ом); погрешность за год: U™^ ± (0,025% + 25мВ).
Сведения о методах измерений
- Методы измерений указаны в документе на «Мультиметры UTB. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мультиметрам UTB
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
- ГОСТ 12.2.091-2002 (МЭК61010-1) «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1 Общие требования»;
- ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;
- Техническая документация фирмы-изготовителя «UNI-Trend Group Limited».
