Поверка счетчиков воды ультразвуковых ИРВИКОН СВ-200 в Самаре

Назначение: для измерения объема и расхода воды (взрывобезопасной жидкости) с температурой 1…160 °С и рабочим давлением до 1,6 МПа (по заказу до 2,5 МПа), для учета потребления воды (жидкости) в системах водо- и теплоснабжения, в системах контроля и регулирования технологическими процессами.

01.02.2013 заменен на 23451-13 Взамен № 23451-02

Поверка счетчиков воды ультразвуковых ИРВИКОН СВ-200

Принцип действия счетчика заключается в измерении времени распространения ульт­развукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времен распространения, пропорциональная скорости жидкости, преобра­зуется с помощью микропроцессорного устройства в измеряемый расход и объем и ото­бражается на цифровом индикаторе.

В зависимости от точности измерения счетчики выпускаются в двух модификациях: А и В. Базовая модификация счетчика — В (повышенная точность измерения).

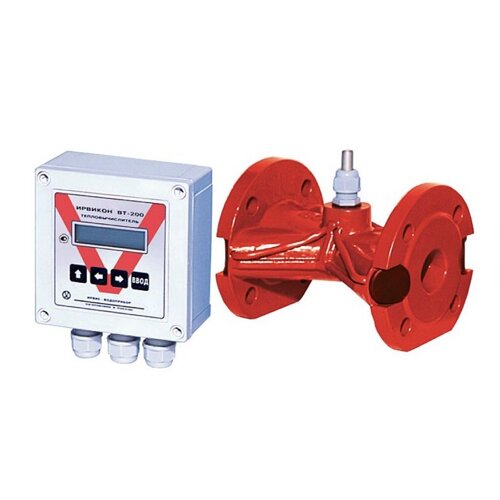

Конструктивно счетчик состоит из электронного блока и первичного преобразователя, которые могут быть совмещены друг с другом или удалены на расстояние до 150 м.

В зависимости от конструкции первичного преобразователя счетчик имеет исполне­ния: полнопроходный однолучевой или двухлучевой (с двумя акустическими лучами), осевого типа, с формирователем потока однолучевой или двухлучевой и без измерительного участка (пъезоэлектрические преобразователи устанавливаются на рабочем трубопроводе).

Электронный блок выпускается в нескольких исполнениях: с автономным питанием; с питанием от сети переменного напряжения; с питанием от внешнего источника; с одним и с двумя измерительными каналами; с индикатором измеренных параметров и без индикато­ра, с регистрацией (архивацией) в энергонезависимой памяти измеренных параметров и без регистрации. Для обеспечения дистанционной передачи измерительной информации счет­чики могут быть снабжены токовым, импульсным, частотным выходами, интерфейсами RS485 и RS232, Ethernet, встроенным стандартным радиомодулем (ОМ и т.п.).

Электронный блок с двумя каналами может комплектоваться двумя первичными одно-лучевыми преобразователями и обеспечивать измерение по двум трубопроводам.

Базовое исполнение электронного блока: с сетевым питанием, двумя измерительны­ми каналами, с индикатором, без архивации данных, с импульсным выходом и выходом «направление потока». Конкретное исполнение счетчика определяется при заказе.

Для автоматизации съема измеренных параметров со счетчика и переноса данных на компьютер применяется пульт-считыватель ИРВИКОН ПС-200, поставляемый по от­дельному заказу.
