Поверка весов платформенных Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т в Самаре

Назначение: для определения массы различных грузов.

28.06.2013 утвержден вместо 25104-08

Поверка весов платформенных Геркулес-Б, Геркулес-П, Геркулес-Пл, Геркулес-Т

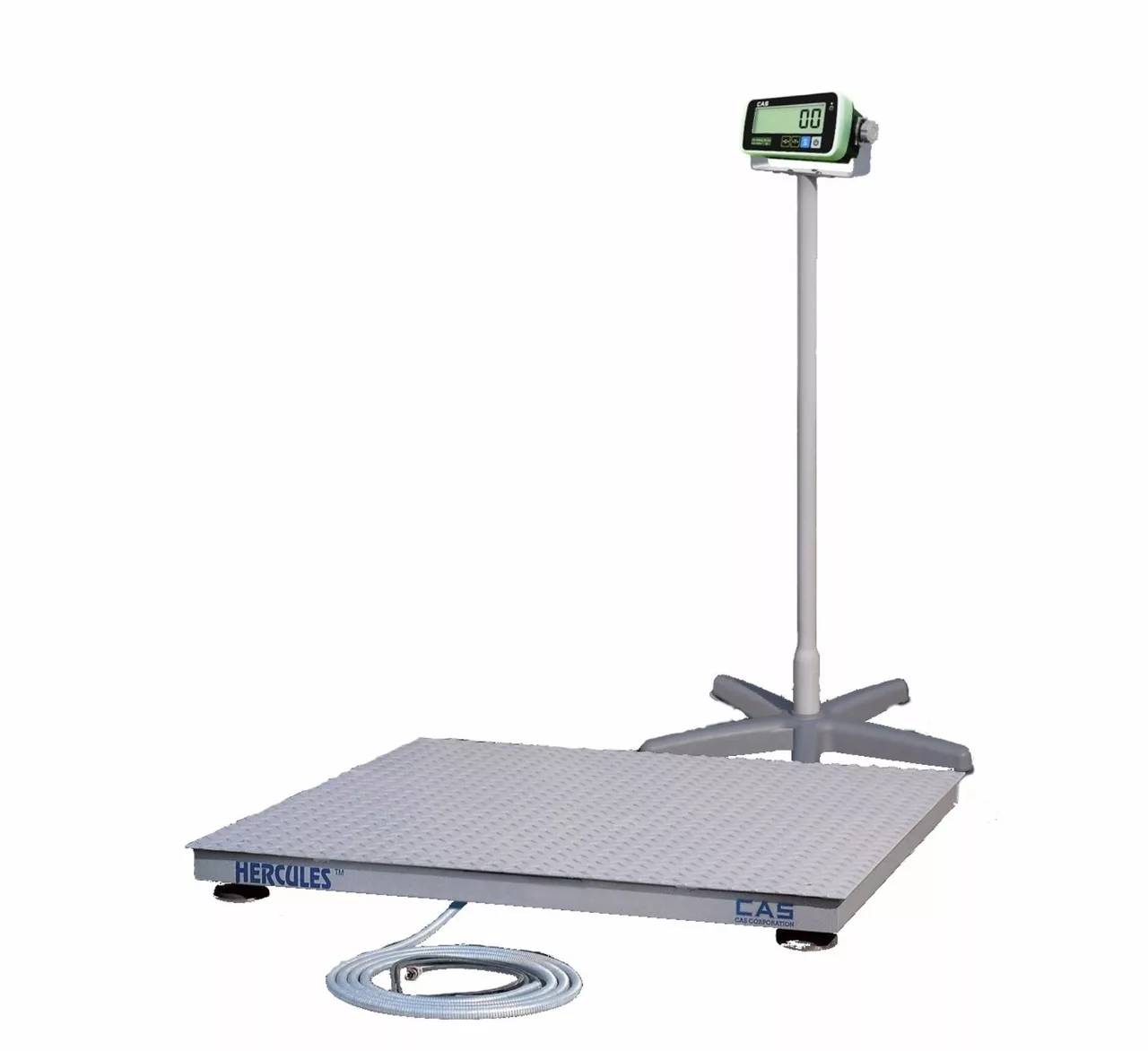

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и весоизмерительного индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
• устройство первоначальной установки нуля (Т.2.7.2.4);
• устройство слежения за нулем (Т.2.7.3);
• устройство предварительного задания массы тары (Т.2.7.5);
•  устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора (в зависимости от модификации применяемого весоизмерительного индикатора).

Обозначение модификаций весов имеет вид Геркулес-X1X2 Х3 Х4 (X5) где:

Х1 — максимальная нагрузка в тоннах. Если модификация имеет максимальную нагрузку 0,5 т, пишется «05».

X2 — исполнение грузоприемной платформы:

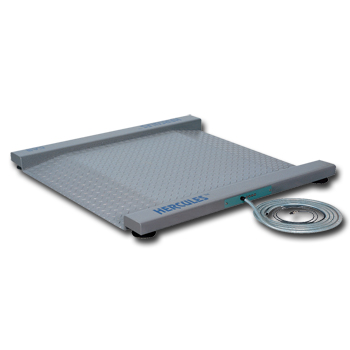

• Т — низкопрофильная грузоприемная платформа со скосами;
• П — весы встраиваются в одной плоскости с полом;

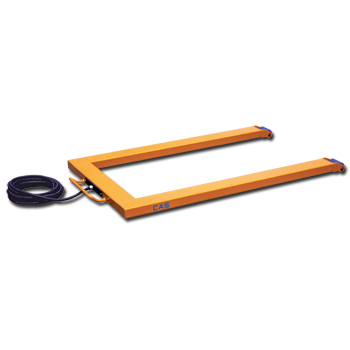

• Пл — платформа П-образной формы;
• Б — платформа в виде двух балок.

X3 — 1 (если присутствует) — применение весоизмерительных датчиков BSS.

X4 — д (если присутствует) — двухинтервальная модификация.

X5 — габаритный размер (ширина и глубина) грузоприемного устройства в метрах (только для Геркулес-П и Геркулес-Пл).

Пример обозначения модификации: Геркулес-1Пл 1 д (1,2х1,2)

На маркировочной табличке весов указывают:

• обозначение типа весов;
• класс точности (III);
• значения Max (Maxi), Min, e (ei);
• торговую марку изготовителя или его полное наименование;
• торговую марку или полное наименование представителя изготовителя для импортируемых весов;
• серийный номер;
• знак утверждения типа;
• идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора весов. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 3.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 — «А».

• Примечание — Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
